Dit is een vervolg op de pagina Perilex-systeem voor de aansluiting van kooktoestellen.
Nu gaan we in op de inspectie van deze kooktoestellen.

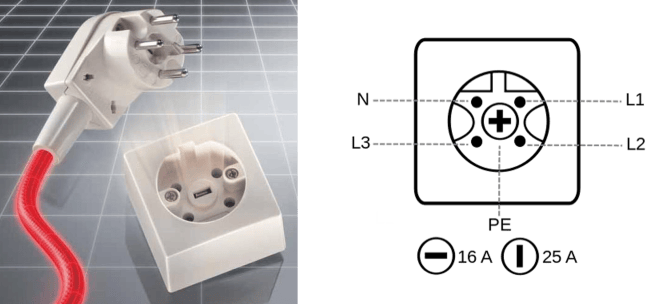

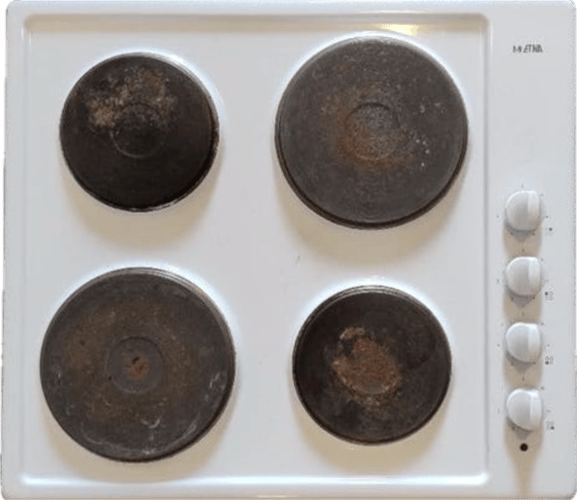

Veel kooktoestellen hebben een Perilex-aansluiting.
Er zijn 2 systemen voor Perilex-systemen:
- 2 x 230 V;
- 400 V.
Het is belangrijk de verschillen te weten want als je niet oplet zet je per ongeluk 400V op kookplaten die geschikt zijn voor 230V.
We gaan nu in op systeem 2 x 230 V.

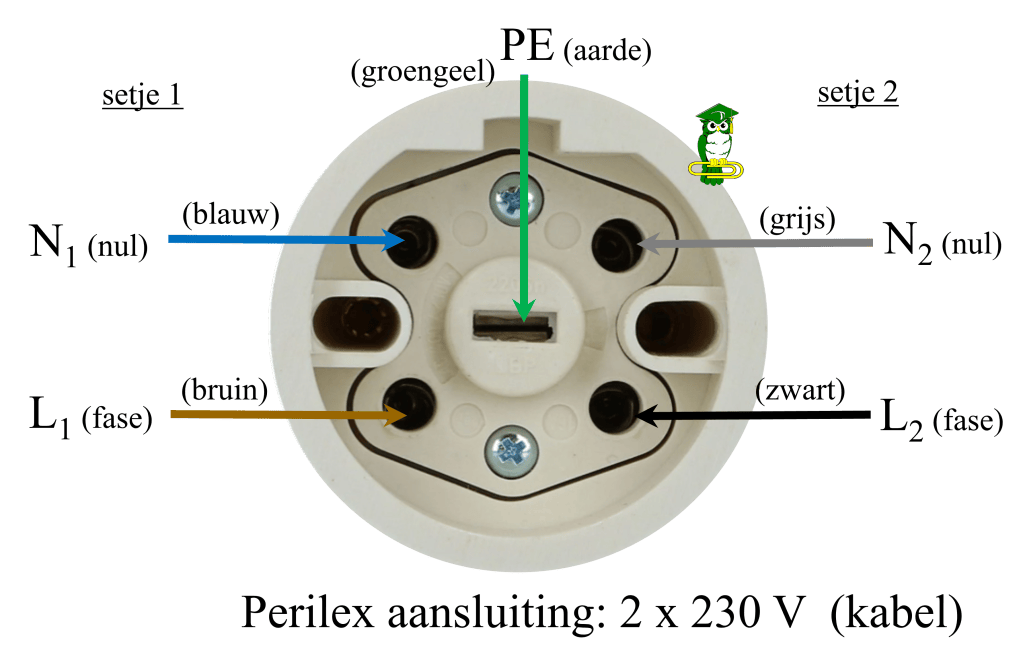

Vanwege het vermogen wordt de fase en de nul gesplitst.

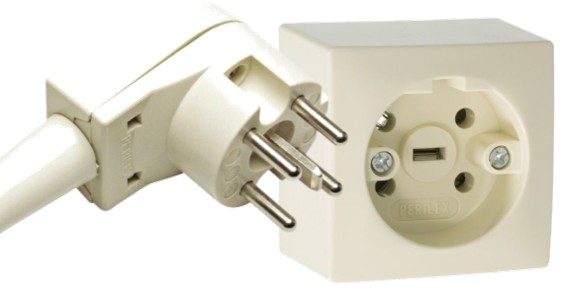

Je kan aan de buitenkant van een
Perilex stekker of -wandcontactdoos niet zien of het een 2 x 230 V of een 400 V systeem is. Dat moet je onderzoeken.
Je kan ook meten:
- meet je 2 keer een fase dan is het 2 x 230 V;
- meet je 3 fasen dan is het 400 V.

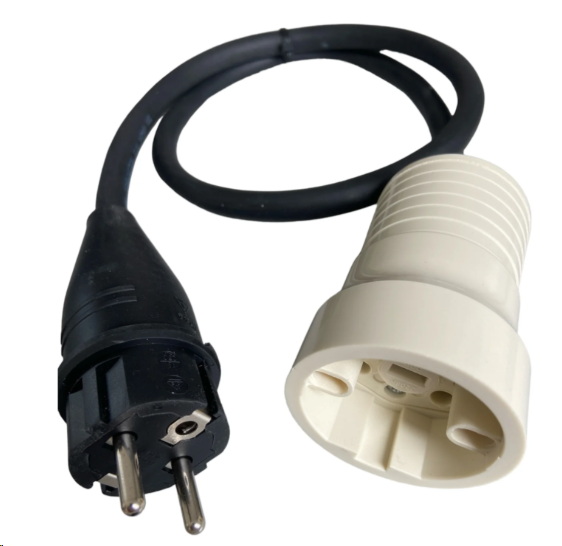

Passief meten – 2 x 230 V
Bij een passieve meting wordt het kooktoestel gemeten met kortgesloten fasen en nullen. Deze meting is alleen zinvol als het kooktoestel met een fysieke schakelaar wordt bediend.
Na een visuele check meten we:
- de weerstand van de beschermingsleiding;
- de isolatieweerstand (U = 250 VDC);
- de vervangende lekstroom.

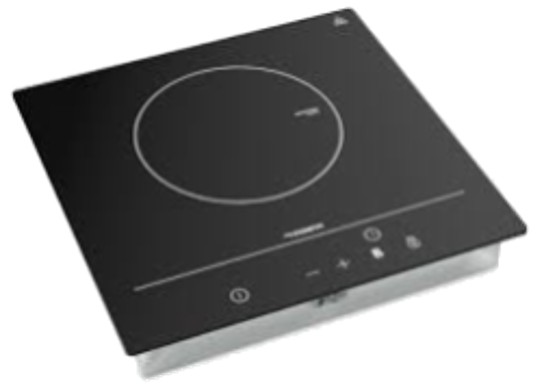

Een passieve meting is weinig zinvol bij inductiekookplaten en andere kooktoestellen met elektronische bediening. Zonder pannen werkt een inductiekookplaat niet. Als er geen netspanning beschikbaar komt kan je de kookplaat niet inschakelen. Alleen het meten van de weerstand van de beschermingsleiding is een zinvolle meting.
Actief meten – 2 x 230 V
Hierbij komt via de tester netspanning beschikbaar en kan het kooktoestel worden ingeschakeld. Omdat het vermogen te groot is om de reële lekstromen in één keer te meten doen we dat in stappen:
- eerst de linkerzijde,
- dan de rechterzijde.
De weerstand van de beschermingsleiding meten we wel in één keer.
Na een visuele check meten we:
- de weerstand van de beschermingsleiding;
- de reële lekstroom of verschilstroom.
Als de reële lekstroom laag is dan moet de isolatieweerstand hoog
zijn en is de kookplaat aanrakingsveilig. De netvoeding zien we als constant.
Unetvoeding = Ilek x Riso

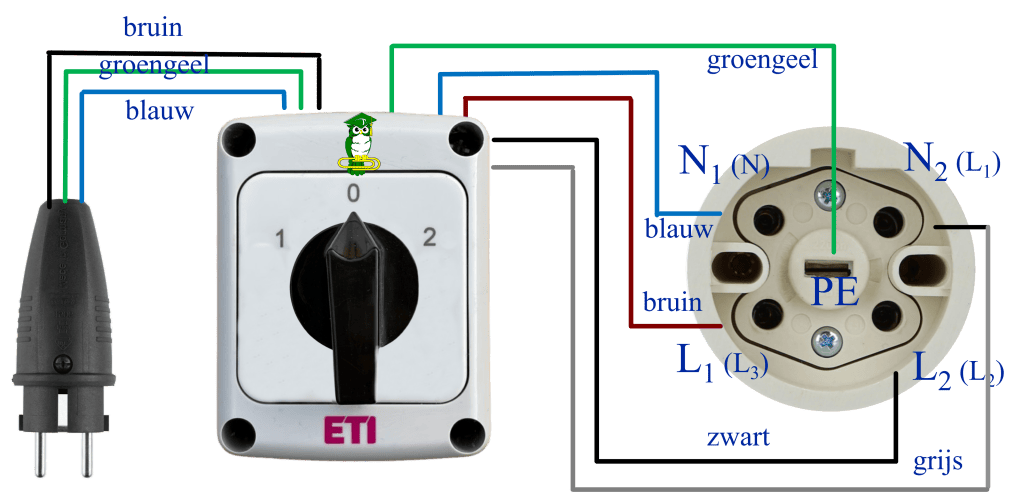

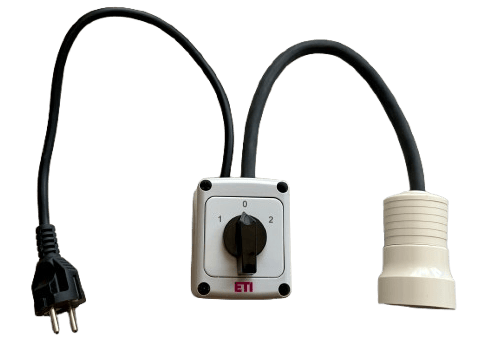

et kooktoestel in 2 delen te kunnen meten is een tweepolige ETI wisselschakelaar gebruikt. Deze is verwerkt in een meetsnoer.
- stand 1: het linkerdeel;
- stand 2: het rechterdeel.
Nu blijft het elektrisch vermogen
beperkt voor de tester.

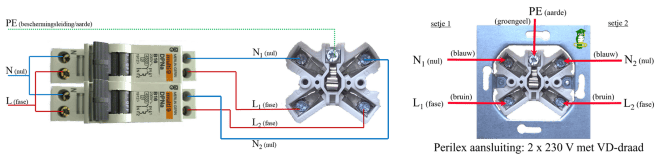

Dit is het totaalschema.

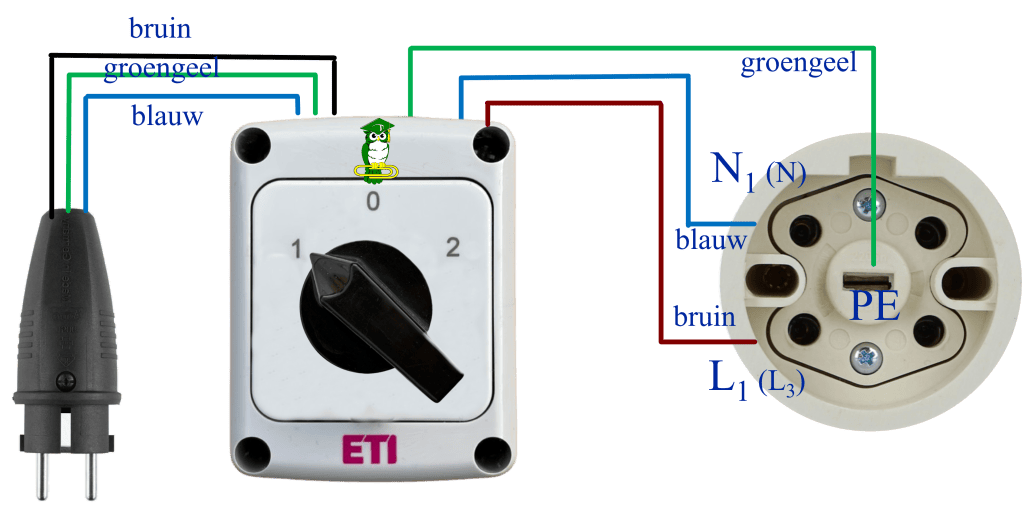

Stand 1: nu wordt het linkerdeel gemeten.

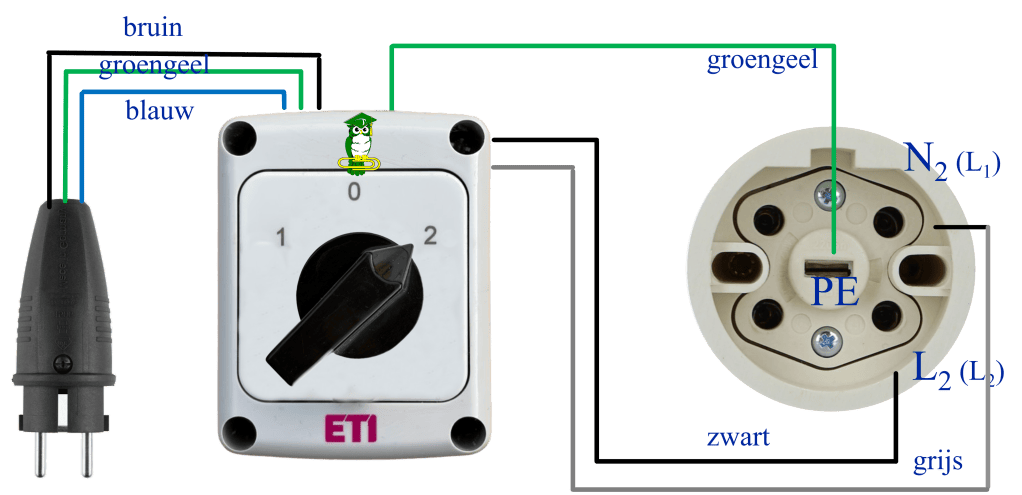

Stand 2: nu wordt het rechterdeel gemeten.
Dit elektrisch kooktoestel is voorzien van keramische kookplaten. Deze kookplaten functioneren ook als er geen pannen op de kookplaten staan.
De kookplaat is eerst visueel geïnspecteerd en in orde bevonden.

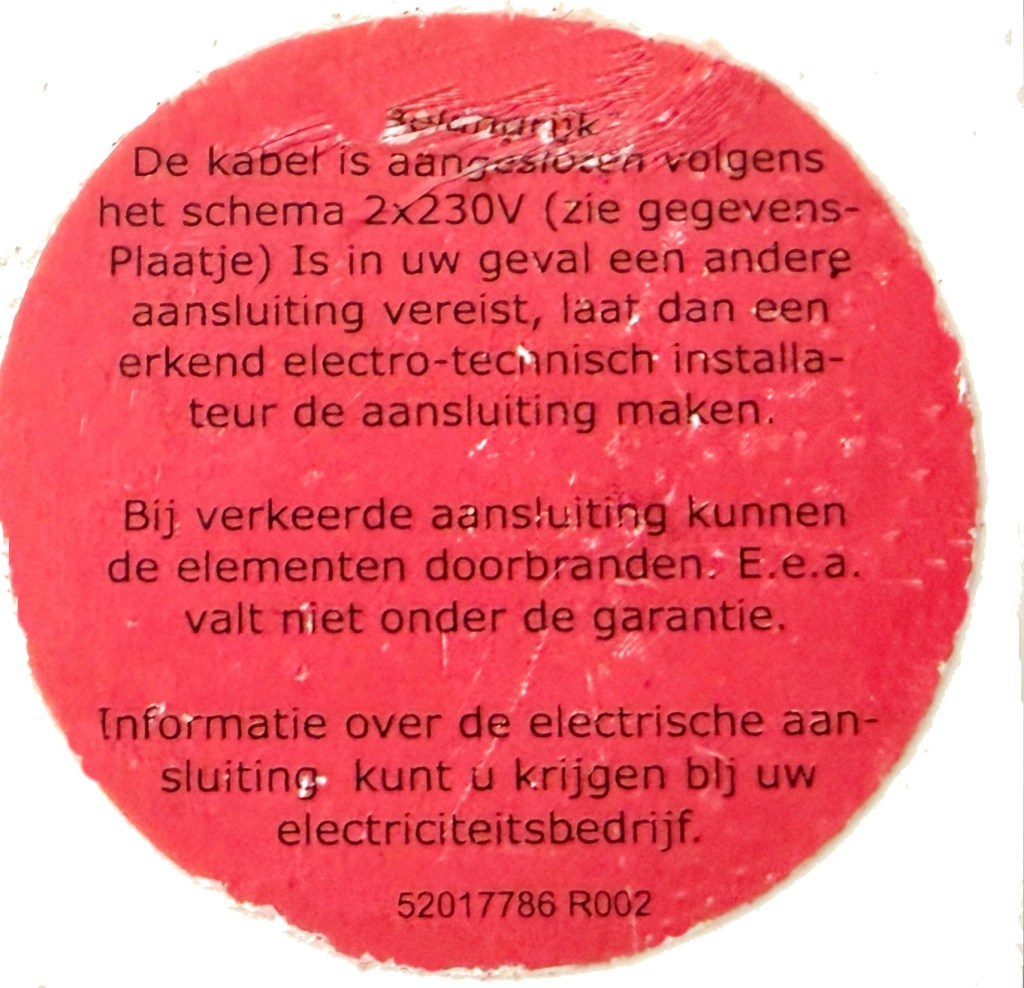

Op de Perilex-stekker was een sticker geplakt.
Dit is een kooktoestel met 2 x 230V.

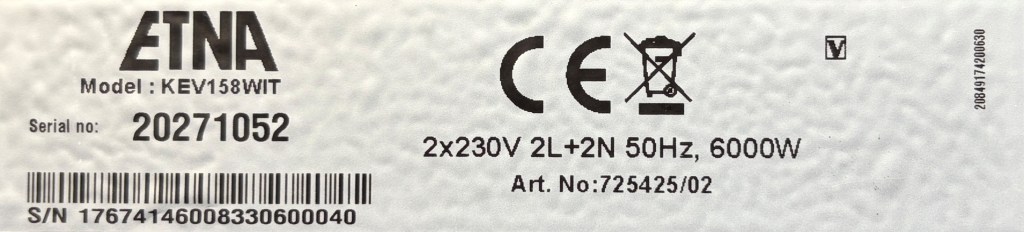

We kijken ook naar het typeplaatje. Ook hier is 2 x 230 V aangegeven.

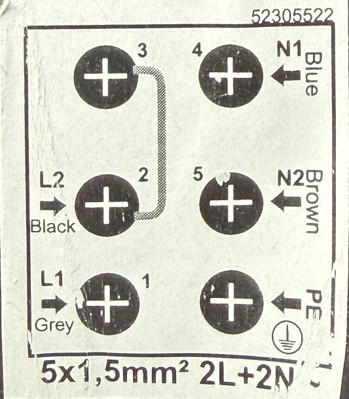

Op het deksel van de elektrische aansluiting was een sticker geplakt.
De coderingen komen mooi overeen:
Welke apparatentester?
Nu is het afhankelijk welke apparatentester je gebruikt. Als voorbeeld zijn 2 presentaties beschikbaar:
